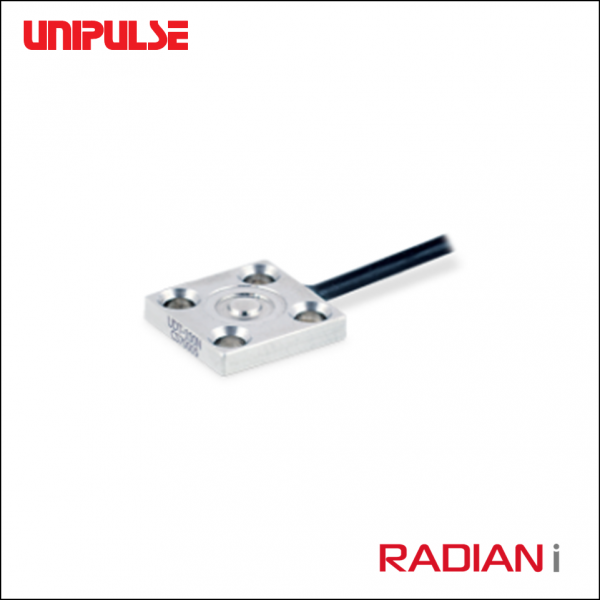

| UDT (초박형.하중분포) |
|
- 분류 : 계측센서 > 로드셀
- 제조사 : UNIPULSE
- 정밀도 : 0.5%
- 허용과부하 : 150%
- 인증 : CE,RoHs
|
|
|
제품 개요
- 높이가 불과 2.2mm!
- 접시나사로 고정할 수 있으므로 안정된 측정이 가능
- 설비·장치의 협소한 공간에도 설치할 수 있다
- 여러개를 나란한 나열하여 하중 분포 측정에 최적
| 형식 |
UDT-100N |
UDT-200N |
UDT-500N |
| 정격 용량 |
100N |
200 N |
500 N |
| 정격 출력 |
약 1.0 mV/V |
| 허용 과부하 |
150% RC |
| 제로 밸런스 |
±10% RO 이하 |
| 비선형성 |
0.5% RO 이하 |
| 히스테리시스 |
0.5% RO 이하 |
| 반복성 |
0.1% RO 이하 |
| 보상 온도 범위 |
-10 ~ +60℃ |
| 허용 온도 범위 |
-20 ~ +70℃ |
| 영점의 온도 영향 |
1.0% RO/10℃ 이하 |
| 출력의 온도 영향 |
1.0% RO/10℃ 이하 |
| 입력 단자간 저항 |
약 350 Ω |
| 출력 단자간 저항 |
약 350 Ω |
| 권장인가 전압 |
2.5V |
| 최대인가 전압 |
7.5V |
| 절연 저항(DC 50V) |
1000MΩ 이상 |
| 케이블 |
φ1.6 4심 실드 케이블 1 m 선단 버드나무선 |
| 로드셀 재질 |
스테인리스 |
정격 부하에서의
처짐 |
0.004mm |
| 고유 진동수 |
160 kHz |
| 무게 |
약 1g |
| RoHS 지침 |
2011/65/EU (EU)2015/863 |
|
