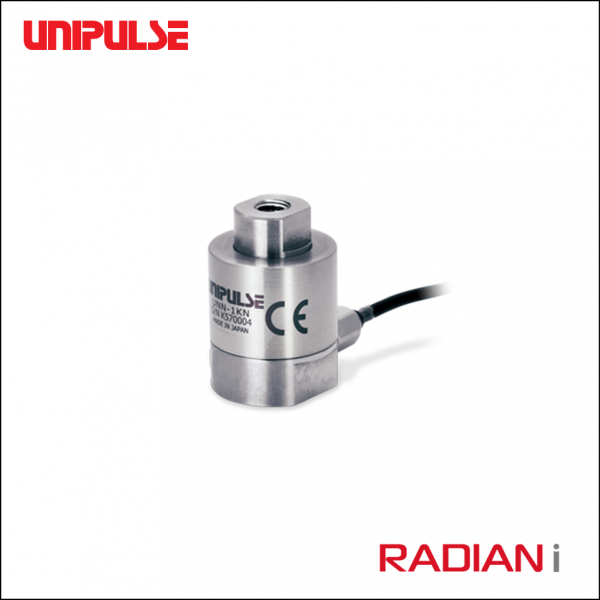

| UNN(인장압축) |
|
- 분류 : 계측센서 > 로드셀
- 제조사 : UNIPULSE
- 정밀도 : 0.2%
- 방수등급 : IP67
- 허용과부하 : 300%
|
|
|
비틀림으로부터의 간섭이 거의 없고, 횡하중에 대한 정밀도 영향이 작다.
설치가 쉬운 양단 암나사 타입.
방수형 로드셀, 6선식 무빙케이블 적용.
● 용량 1 kN, 2 kN, 5 kN(10 kN, 20 kN 순차 판매 예정)
● 인장·압축 양쪽의 측정을 할 수 있다 ●
높이가 30 mm로 짧고, 설비에 편입하기 쉽다
사양
| 형식 |
UNN-1KN |
UNN-2KN |
UNN-5KN |
| 정격 용량 |
1kN |
2kN |
5 kN |
| 정격 출력 |
약 1.0 mV/V |
| 허용 과부하 |
300% RC |
| 제로 밸런스 |
±10% RO |
| 비선형성 |
0.2% RO 이하 |
| 히스테리시스 |
0.2% RO 이하 |
| 반복성 |
0.1% RO 이하 |
| 보상 온도 범위 |
-10 ~ +60℃ |
| 허용 온도 범위 |
-20 ~ +70℃ |
| 영점의 온도 영향 |
0.5% RO / 10℃ 이하 |
| 출력의 온도 영향 |
0.5% RO / 10℃ 이하 |
| 입력 단자간 저항 |
약 1000 Ω |
| 출력 단자간 저항 |
약 1000 Ω |
| 권장인가 전압 |
5V |
| 최대인가 전압 |
7.5V |
| 절연 저항(DC50V) |
1000MΩ 이상 |
정격 부하에서
처짐 |
0.025mm |
| 고유 진동수 |
20kHz |
| 케이블 |
φ2.5 6심 실드 로봇 케이블 3m 첨단 버드나무선 |
| 로드셀 재질 |
스테인리스 |
| 무게 (케이블 제외) |
약 50g |
| 보호 등급 |
IP67 상당 |
| RoHS 지침 |
2011/65/EU (EU)2015/863 |

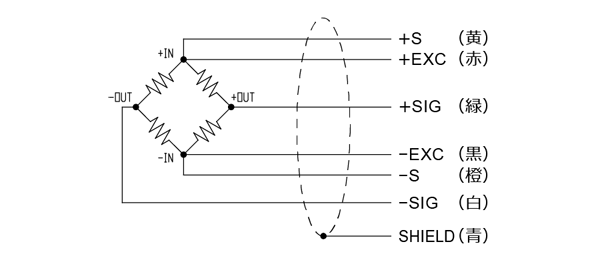

Wiring diagram

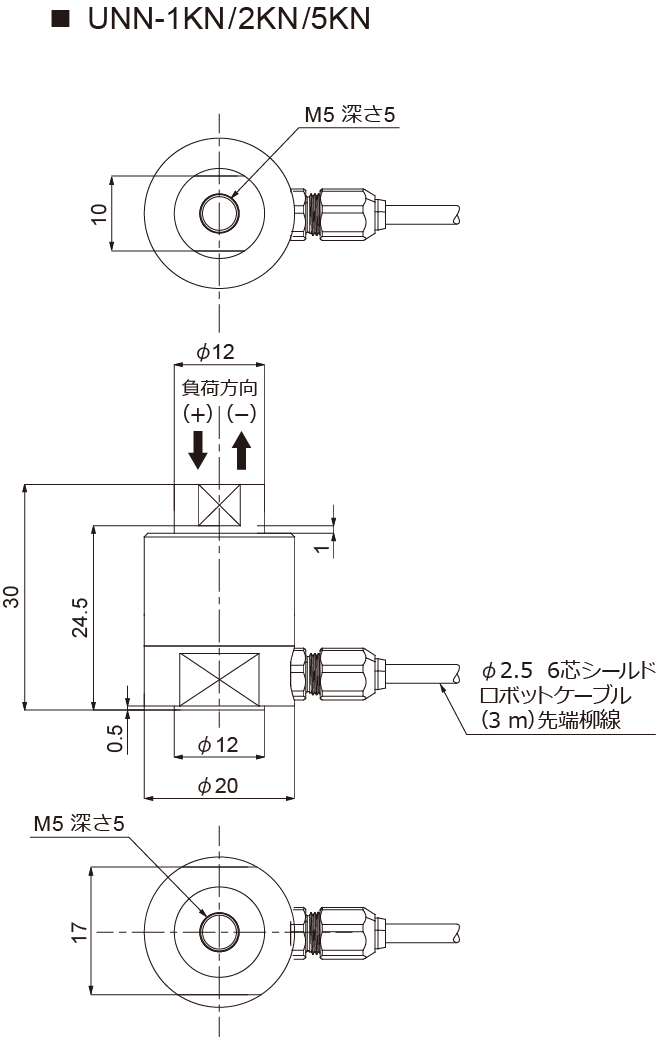

External dimension
|
