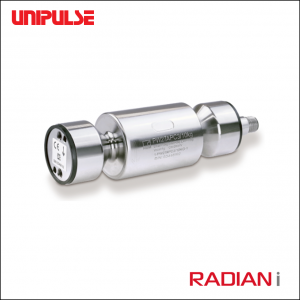

| PW27AP (방수형) |
|
- 분류 : 계측센서 > 로드셀
- 제조사 : UNIPULSE
- 정밀도 : 0.0166%
- 방수등급 : IP69
- 허용과부하 : 200%
|
|
|
제품 개요
스테인리스제 싱글 포인트형 로드셀입니다. 완전 방수 & 올 스테인리스 완전 밀폐 구조 식품 제조를 위해 생각된 위생 사양! 원형으로 물방울, 분진이 떨어지기 쉬운 클린 설계! 안심의 과부하 방지 기구를 내장!
● 용량 10 kg, 20 kg● 스테인리스제● 완전 방수 & 올 스테인레스 완전 밀폐 구조 식품 제조를 위해 생각한 위생 사양● 소량 계량에 최적● 교환에 편리한 커넥터 사양 (케이블 별매품)
사양
| 형식 |
PW27AP-10KG |
PW27AP-20KG |
| 정격 용량 |
10kg |
20kg |
| 정격 출력 |
2.0±0.2 mV/V |
| 중심에서 20mm 떨어진 위치의 한계 부하 |
1000% RC |
| 중심에서 120mm 떨어진 위치의 한계 부하 |
150% RC |
| 최대 허용 횡 과부하 |
200% RC |
| 제로 밸런스 |
0±0.1 mV/V |
| 비선형성 |
0.0166% RO typ. |
| 히스테리시스 |
0.0166% RO typ. |
| 보상 온도 범위 |
－10 ～ ＋40℃ |
| 허용 온도 범위 |
－10 ～ ＋70℃ |
| 영점의 온도 영향 |
0.0140% RO/10℃ |
| 출력의 온도 영향 |
0.0175% RO/10℃(+20 ~ +40℃), 0.0117% RO/10℃(-10 ~ +20℃) |
| 입력 단자간 저항 |
300 ~ 500 Ω |
| 출력 단자간 저항 |
300 ~ 500 Ω |
| 권장인가 전압 |
1~12V |
| 절연 저항 |
1000MΩ 이상 |
| 보호 등급 |
IP69, IP69K ※ |
| 로드셀 재질 |
스테인리스 |
| 정격 부하에서의 처짐 |
0.19mm |
0.18mm |
| 고유 진동수 |
210 Hz |
315 Hz |
| 중심에서 최대 거리 |
150mm |
| 최대 플랫폼 크기 |
400 × 400mm |
| 무게 |
0.8kg |
| 세척 온도 |
120℃ max. (10분 이내) |
※IP69K 부하 조건:DIN 40050 part 9 준거
배선도
별매품
KAB177-3:무균 케이블(3 m)
|
