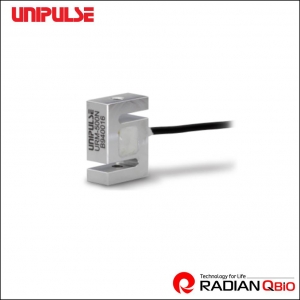

| URM (고정밀.초소형) |
|
- 분류 : 계측센서 > 로드셀
- 제조사 : UNIPULSE
- 정밀도 : 0.03%
- 허용과부하 : 200%
- 인증 : -20~+100℃
|
|
|
제품 개요
용량 : 1kN이 새롭게 등장!
작지만 고정밀 인장·압축 양방향 로드셀
| 형식 |
URM-50N |
URM-100N |
URM-200N |
URM-500N |
URM-1KN |
| 정격 용량 |
50 N |
100N |
200 N |
500 N |
1kN |
| 정격 출력 |
약 1 mV/V |
| 허용 과부하 |
200% RC |
| 제로 밸런스 |
±10% RO |
| 비선형성 |
0.03% RO 이하 |
0.05% RO
이하 |
| 히스테리시스 |
0.03% RO 이하 |
0.05% RO
이하 |
| 반복성 |
0.03% RO 이하 |
0.05% RO
이하 |
| 보상 온도 범위 |
-10 ~ +60℃ |
| 허용 온도 범위 |
-20 ~ +70℃ |
| 영점의 온도 영향 |
0.5% RO/10℃ 이하 |
| 출력의 온도 영향 |
0.5% RO/10℃ 이하 |
| 입력 단자간 저항 |
약 350 Ω |
| 출력 단자간 저항 |
약 350 Ω |
| 권장인가 전압 |
2.5V |
| 최대인가 전압 |
5V |
절연 저항
(DC50V) |
1000MΩ 이상 |
| 케이블 |
φ2 4심 실드 로봇 케이블 1 m 선단 버드나무 선 |
| 재질 |
알루미늄 합금 |
스테인리스 |
정격 부하에서의
처짐 |
0.02mm |
0.04mm |
0.03mm |
0.05mm |
0.07mm |
| 고유 진동수 |
3.3 kHz |
3.5 kHz |
3.5 kHz |
4.8 kHz |
4.4 kHz |
| 무게 |
6g |
10g |
| RoHS 지침 |
2011/65/EU (EU)2015/863 |
정격 출력은 압축 방향으로 기재
고온·저온 대응에 대해서는 영업에 문의해 주십시오
별매품
압축 하중을 측정할 때 편리한 로드 버튼
|
