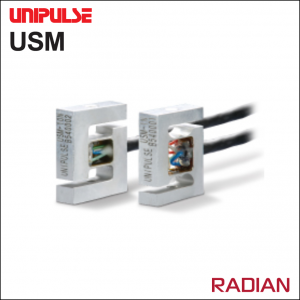

| USM |
|
- 분류 : 계측센서 > 로드셀
- 제조사 : UNIPULSE
|
|
|
500% 과부하 안전! 초소형 인장/압축 하중 센서.
- 용량 1N/ 2N/ 5N/ 10N/ 20N/ 50N
- 초소형 사이즈: 가로 11mm × 세로 14mm × 두께 4mm
- 안전 과부하 등급 500%!!
- 바늘과 주사기의 실 장력 및 플런저 힘 측정에 적합합니다.
매우 컴팩트함
공간 절약형 디자인으로, 나란히 설치하기에도 적합합니다.
설치가 간편합니다
양손에 있는 두 개의 나사 구멍을 통해 액추에이터와의 연결이 더욱 쉬워집니다.
뛰어난 내구성
로드셀은 특히 작은 힘을 측정할 때 자주 손상되며, 케이블도 쉽게 끊어집니다.
500% 과부하 안전! 고내구성 로봇 케이블 사용!
명세서
사양
| 형식 |
USM-1N |
USM-2N |
| 정격 용량 |
1N |
2N |
| 정격 출력 |
약 0.4 mV/V |
| 허용 과부하 |
500% RC |
| 제로 밸런스 |
±0.5 mV/V |
| 비선형성 |
0.2% RO 이하 |
| 히스테리시스 |
0.2% RO 이하 |
| 반복성 |
0.1% RO 이하 |
| 보상 온도 범위 |
-10 ~ +60℃ |
| 허용 온도 범위 |
-20 ~ +70℃ |
| 영점의 온도 영향 |
3% RO/10℃ 이하 |
| 출력의 온도 영향 |
1% RO/10℃ 이하 |
| 입력 단자간 저항 |
약 1000 Ω |
| 출력 단자간 저항 |
약 1000 Ω |
| 권장인가 전압 |
5V |
| 최대인가 전압 |
7.5V |
| 절연 저항 |
1000MΩ 이상 |
| 케이블 |
φ2 4심 실드 로봇 케이블 1 m 선단 버드나무 선 |
| 재질 |
알루미늄 합금 |
정격 부하에서의
처짐 |
0.006mm |
0.007mm |
| 고유 진동수 |
2.7 kHz |
3.1 kHz |
| 무게 |
2g |
| RoHS 지침 |
2011/65/EU (EU)2015/863 |
| 형식 |
USM-5N |
USM-10N |
USM-20N |
USM-50N |
| 정격 용량 |
5N |
10 N |
20 N |
50 N |
| 정격 출력 |
약 0.4 mV/V |
| 허용 과부하 |
500% RC |
| 제로 밸런스 |
±0.3 mV/V |
| 비선형성 |
0.1% RO 이하 |
| 히스테리시스 |
0.1% RO 이하 |
| 반복성 |
0.1% RO 이하 |
| 보상 온도 범위 |
-10 ~ +60℃ |
| 허용 온도 범위 |
-20 ~ +70℃ |
| 영점의 온도 영향 |
1% RO/10℃ 이하 |
| 출력의 온도 영향 |
1% RO/10℃ 이하 |
| 입력 단자간 저항 |
약 1000 Ω |
| 출력 단자간 저항 |
약 1000 Ω |
| 권장인가 전압 |
5V |
| 최대인가 전압 |
7.5V |
절연 저항
(DC50V) |
1000MΩ 이상 |
| 케이블 |
φ2 4심 실드 로봇 케이블 1 m 선단 버드나무 선 |
| 재질 |
알루미늄 합금 |
정격 부하에서의
처짐 |
0.005mm |
0.011mm |
0.023mm |
| 고유 진동수 |
3.8 kHz |
3.3 kHz |
4.1 kHz |
4.3 kHz |
| 무게 |
3g |
| RoHS 지침 |
2011/65/EU (EU)2015/863
|
|
