제조사


UTMⅢ 시리즈
  • 분류 : 계측센서 > 토크/RPM 센서
  • 제조사 : UNIPULSE
  • 정밀도 : 0.03%
  • 허용과부하 : 500%
  • 정격출력 : ±10VDC,DIGITAL
  • 응답성 : 5KHz

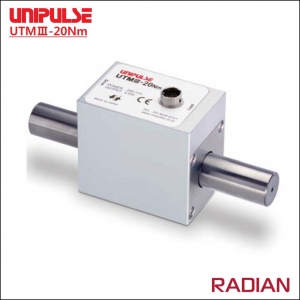

고정밀도 회전형 토크센서 UTMⅢ
5kHz의 빠른 응답 및 노이즈에 강한 디지털 출력이 추가 된 새로운 시리즈

● 0.05Nm ~ 2Nm까지 6 기종 라인업
● 아날로그 대역폭 5kHz 샘플링 주파수 20kHz의 고속 응답
● 허용 과부하 500 %
● DC24V 전원
● 사용하기 쉬운 정격 토크에서 ± 10V
● 외부 신호에 의한 디지털 제로 기능
● RS-485 디지털 출력
● 회전 검출용 펄스 출력
● 로터리 엔코더 옵션 (0.05 ~ 2Nm)

UTMⅡ 대비 개선사항
  1. 1kHz에서 5KHz로 개선된 응답 속도
  2. ±5V에서 ±10V까지 확장된 아날로그 전압 출력 범위
  3. 디지털 통신 기능 추가
  4. 외부 신호로 영점 보정 기능 추가
  5. 외부 신호로 가변 필터 기능 추가
  6. 금속 커넥터를 채용. 고객의 아이디어 반영
  7. 너비를 40mm에서 32mm로 줄였습니다. 여러 대를 일렬로 설치할 수 있습니다.
  8. 더 쉽게 장착할 수 있는 "중앙 위치 유형" 옵션 추가


금속 커넥터 채택



UTMII의 커넥터는 수지제입니다.노이즈 특성 등 문제는 없습니다만, 사용자의 요청은 금속제 커넥터였습니다.



커넥터를 수지제에서 금속제로 변경하여 실드 케이블의 실드를 UTM III 케이스에 접속할 수 있게 되었습니다. 보다 외부 노이즈에 강해졌습니다.





UTMⅢ는 금속 커넥터




UTMⅡ는 수지 커넥터


























케이스의 소형화



여러 토크계를 나열하는 경우 케이스 폭은 중요한 파라미터입니다.UTM II는 가로 폭이 40mm이고 측면에서 케이블이 나와 있어 나란히 설치하지 못했습니다.



UTM III는 가로 폭을 32mm로 소형화하고 케이블은 윗면에서 내보냈습니다. 여러 UTM III를 접근하여 나열하여 사용할 수 있습니다.



UTM3 UTMⅢ 筐体がさらに小型に!

센터링 위치 유형 옵션



일반적으로 UTM 시리즈의 본체는 축 조정이 상당히 쉬우므로 사용시 단단히 고정하지 않는 것이 좋습니다.

그러나 토크미터의 축과 워크의 축을 연동하거나 장비에 토크미터를 내장하는 등의 경우에는 본체를 고정하면 토크미터를 보다 효율적으로 사용할 수 있습니다.



그래서 베어링 케이스에 확장 부품이 있는 Centering Location Type 옵션을 만들었습니다.

확장부의 중심이 베어링 케이스의 중심과 거의 같기 때문에 UTMIII의 축은 접합시 어긋남 없이 위치를 잡을 수 있습니다.



이 옵션을 사용하면 자동 검사 장치 등을 훨씬 쉽게 설치할 수 있습니다.



UTM3 UTM III 인로우 옵션 센터링 효과


UTMⅢ는 소형이고, 가벼울 뿐 아니라 비직선성 0.03%FS, 최고 회전수 25,000rpm, 허용 과부하 500%를 실현한 회전 토크 미터입니다.

모터 시험기나 관능 검사의 자동화 등 폭넓은 용도로 사용되고 있습니다.






이번에 radial 하중이나 thrust 하중이 토크의 실효 정밀도에 미치는 영향을 규격화했습니다.











허용하중의 Radial N, Thrust N은 해당 하중이 실렸을 때 토크출력에 대한 영향이 0.03%이하임을 보증하는 값입니다.



Radial 하중, Thrust 하중의 영향이 작은 UTMⅢ



UTMⅢ은 소용량에서는 단일 축 게이지를, 중대용량에서는 전단 게이지를 설치하였습니다.

모두 휘트스톤 브리지에서 변형을 검출하고 있습니다.
